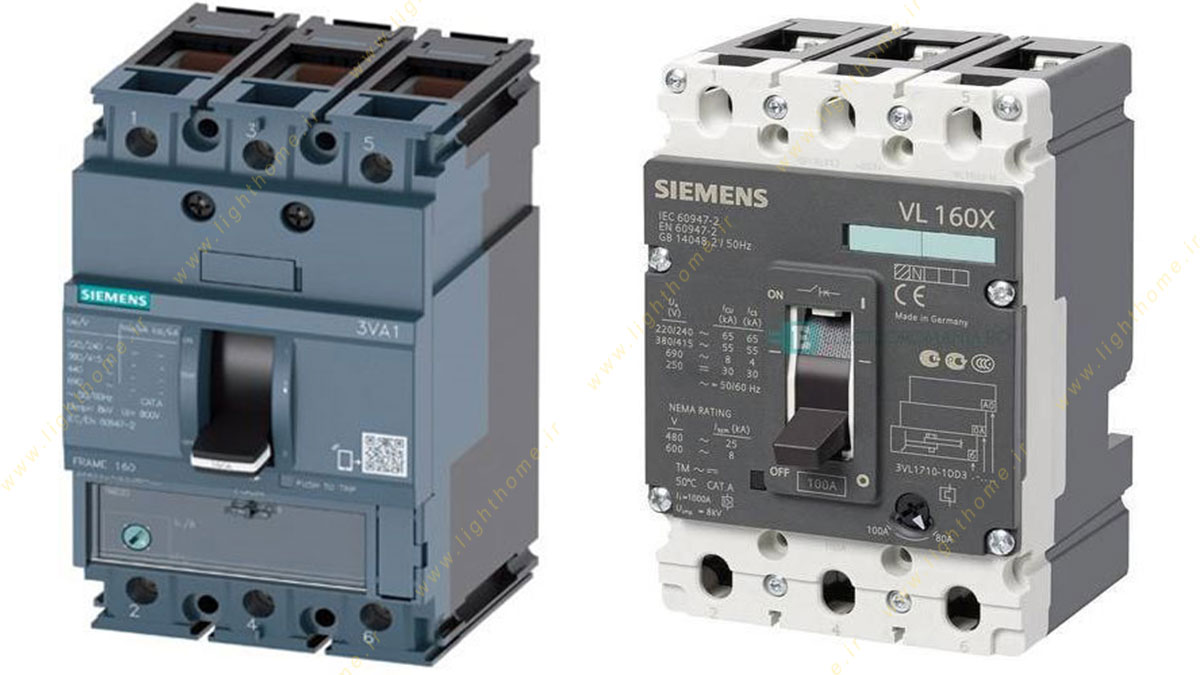

حفاظت اضافه بار توسط MCCB زیمنس از طریق جزء حساس به دما ارائه می شود. این جزء اساساً یک تماس دو فلزی است. تماسی که از دو فلز تشکیل شده است، که هنگام قرار گرفتن در معرض دمای بالا با سرعت های متفاوتی منبسط می شوند. در طول شرایط عملیاتی عادی، تماس دو فلزی به جریان الکتریکی اجازه می دهد تا از طریق MCCB عبور کند. کلید اتوماتیک کمپکت زیمنس این قابلیت را دارند که با سایز های متفاوت کلید ها قابل استفاده باشند، بدین معنی که لوازم جانبی کلید های اتوماتیک کمپکت برای تمامی رنج های 3VA قابل استفاده هستند که این امر سبب صرفه جویی در هزینه و در زمان می گردد. جهت حفاظت تابلو در برابر آتش سوزی و به منظور بالا بردن امنیت تجهیزات داخل تابلو برق از کلیدهای اتوماتیک کمپکت زیمنس استفاده می گردد. کلیدهای اتوماتیک کمپکت از رنج 16 الی 1600 آمپر ساخته می شوند. کلیدهای اتوماتیک در انواع تک پل، دو پل، سه پل و چهار پل تولید می شوند.
کلیدهای اتوماتیک کمپکت از عمر بسیار بالاتر و قدرت قطع بالاتری نسبت به کلیدهای مینیاتوری و کلیدهای حرارتی برخوردار هستند. هنگامی که جریان از مقدار تراش بیشتر شود، تماس دو فلزی به دلیل نرخ حرارتی متفاوت انبساط گرما در داخل کنتاکت شروع به گرم شدن کرده و خم می‌شود. در نهایت، کنتاکت تا حدی خم می شود که میله تریپ را به طور فیزیکی فشار می دهد و کنتاکت ها را باز می کند و باعث قطع شدن مدار می شود.

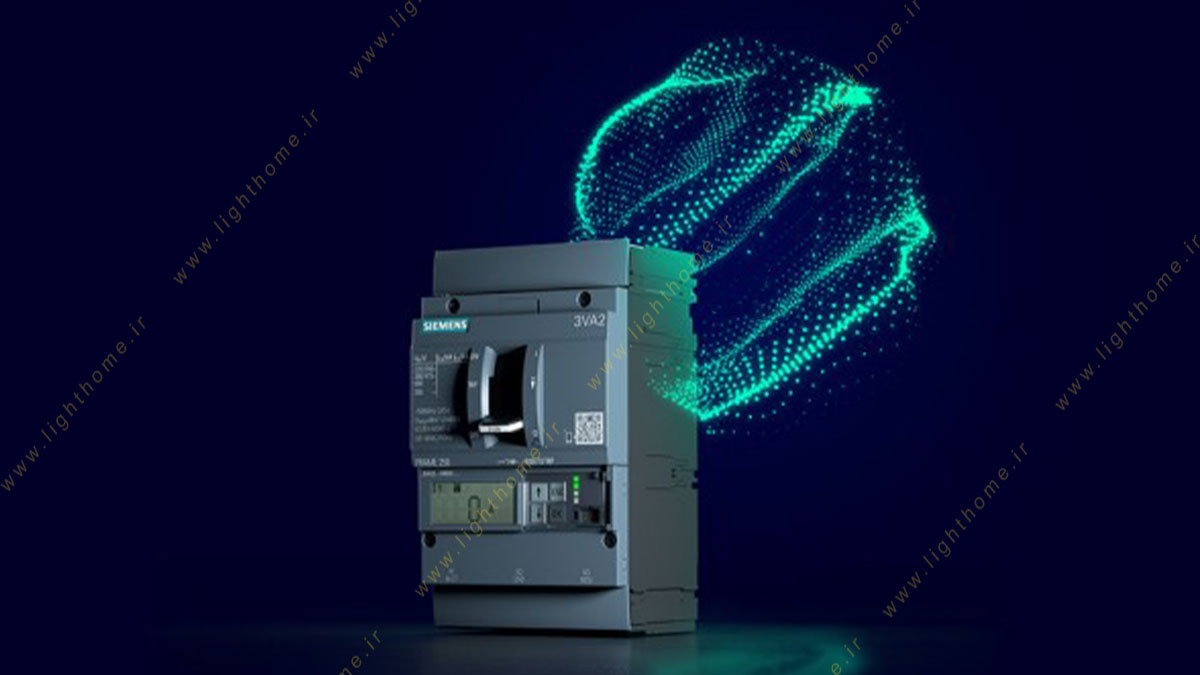

عملکرد فیوز اتومات زیمنس
حفاظت حرارتی MCCB معمولاً دارای یک تأخیر زمانی است تا مدت کوتاهی از جریان اضافی که معمولاً در برخی از عملیات دستگاه مشاهده می‌شود، مانند جریان‌های هجومی که هنگام راه‌اندازی موتورها مشاهده می‌شود، داشته باشد. این تاخیر زمانی به مدار اجازه می دهد تا در این شرایط بدون خاموش کردن MCCB زیمنس به کار خود ادامه دهد. قدرت قطع کلیدهای اتوماتیک کمپکت از 16 تا 150 کیلو آمپر می باشد. کلیدهای اتوماتیک کمپکت در اکثر تابلوهای برق به خصوص در قسمت ورودی مدار استفاده می شوند، این کلیدها به محض قطع شدن در اثر اضافه بار یا اتصال کوتاه در رنج مجاز و یا هر عامل خطای دیگر، می توانند بلافاصله جهت استفاده مجدد راه اندازی شوند فقط به شرطی که جریان اتصال کوتاه در محدوده قابل تحمل کلید باشد.
مشخصات فنی کلید اتومات زیمنس
هنگام کار، عملکرد و نصب، کلید اتوماتیک کمپکت سری جدید زیمنس به طور کامل به صورت سیستم یکپارچه عمل می نماید. این اصل توسط واحدها و اجزای بکار رفته در طراحی و همچنین تمامی تجهیزات جانبی داخلی و خارجی طراحی شده، محقق گردیده است. مزایا و فواید لوازم جانبی داخلی و خارجی کلیدهای اتوماتیک کمپکت سری جدید استاندارد شدن روش های عملکردی است. استاندارد بودن لوازم جانبی کلید ها به طور مثال تجهیزات جانبی از قبیل کمکی ها، سوئیچ ها و غیره برای کلید های از 100 تا 630 آمپر قابل استفاده و یکسان می باشند.

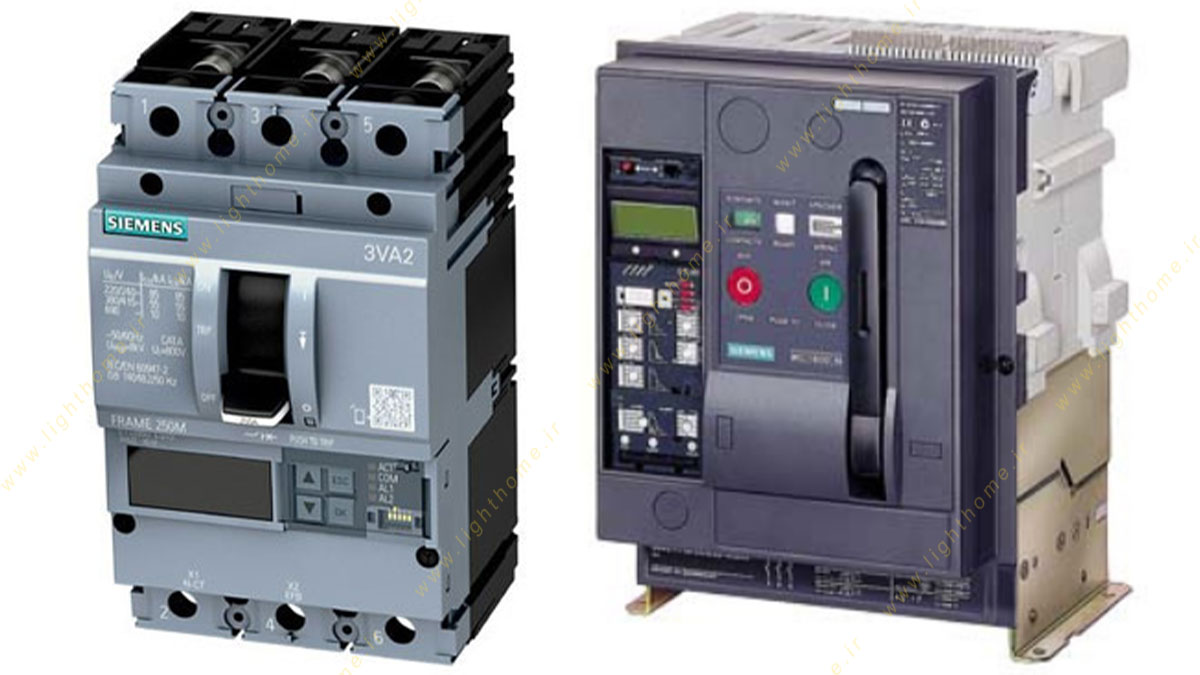

انواع کلید اتوماتیک کمپکت زیمنس
کلید mccb زیمنس سری جدید تمامی خصوصیات یک قطع کننده قابل اطمینان و استاندارد را دارا می باشد. امکانات و خصوصیات ویژه کلیدهای زیمنس عبارت است از:
طراحی کمپکت و فشرده
بسته به اندازه ورژن های یک تا چهار پل
بسته به مقدار قدرت قطع اتصال کوتاه های از 16 کیلو آمپر تا 70 کیلو آمپر در ولتاژ 415 ولت ، قطع کننده های 3 یا 4 پل و 36 کیلو آمپر در ولتاژ 240 ولت
کلید اتوماتیک کمپکت فیکس بسته به سایز
واحد تریپ حرارتی مغناطیسی
برنامه های AC/DC
عایق دمایی تا 50 درجه سانتی گراد
لوازم جانبی مدولار و راحت و متنوع
تجهیزات جانبی با پلتفرم یکسان برای تمامی مدل های کلید اتوماتیک 3VA
ابعاد کمپکت

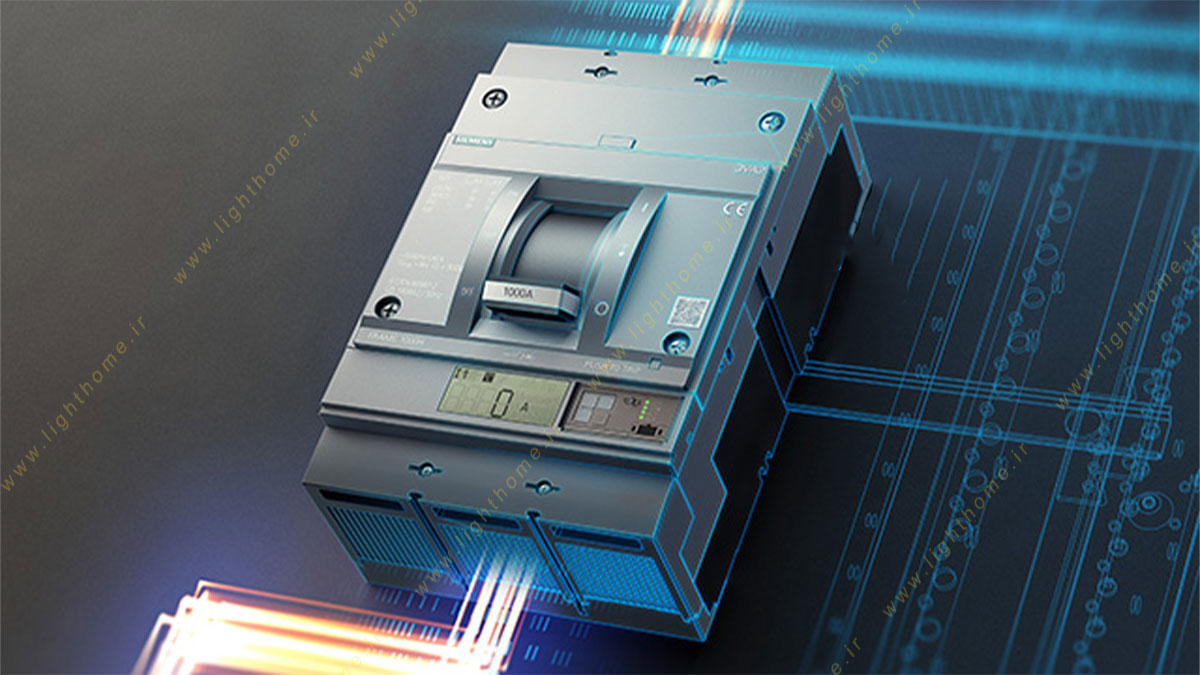

حفاظت کلید اتومات در برابر جریان اتصال کوتاه
MCCB زیمنس بر اساس اصل الکترومغناطیس پاسخی فوری به خطای اتصال کوتاه ارائه می دهند. MCCB حاوی یک سیم پیچ برقی است که با عبور جریان از MCCB میدان الکترومغناطیسی کوچکی ایجاد می کند. در طول عملیات عادی، میدان الکترومغناطیسی تولید شده توسط سیم پیچ برقی ناچیز است. با این حال، هنگامی که یک خطای اتصال کوتاه در مدار رخ می دهد، یک جریان بزرگ از طریق شیر برقی شروع به عبور می کند و در نتیجه یک میدان الکترومغناطیسی قوی ایجاد می شود که میله تریپ را جذب می کند و کنتاکت ها را باز می کند. شما می توانید جهت خرید کلید اتومات زیمنس و همچنین اطلاع از قیمت کلید اتوماتیک زیمنس به سایت فروشگاهی لایت هوم مراجعه فرماید.
