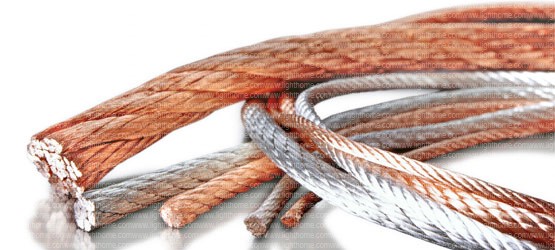

یکی از اجزای مهم و ضروری که در واقع در دسته لوازم چاه ارت قرار دارد ، سیم مسی می باشد که به عنوان هادی الکتریسته عمل می کند و می تواند جریان الکتریکی را منتقل کند بنابراین از آنجا که نقش مهمی به عنوان یکی از المان های چاه ارت دارد بنابراین باید در انتخاب آن دقت شود. وجود سیستم ارتینگ در ساختمان سبب می شود ولتاژ برق اضافه از طریق یک هادی الکتریسته به زمین منتقل گردد به همین دلیل امنیت و ایمنی برقی ساختمان و افراد تامین می شود. سیم ارت یا هادی ارت از نظر محل استفاده به دو دسته کلی تقسیم می شود:
هادی هایی که در زیر زمین و در تماس با خاک قرار می گیرند.
هادی هایی که روی زمین قرار گرفته و با خاک تماس ندارند.

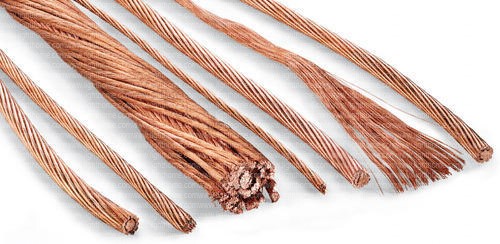

البته در اجرای چاه ارت ما به بررسی هادی هایی می پردازیم که در زیر زمین مورد استفاده قرار می گیرند، در ابتدا باید توجه نمود که این سیم قابل استفاده در زیر زمین نیاز به روکش ندارد و لخت بودن آن موجب تماس بیشتر با خاک و کاهش مقاومت کلی شبکه ارت می شود همچنین در زیر خاک به علت دخالت عوامل خورنده مانند رطوبت و املاح خاک ، عمر هادی ارت کوتاه شده و زودتر از بین می رود.
از آنجا که امروزه در ساختمان سازی وجود چاه ارت اهمیت ویژه ای دارد بنابراین نحوه حفر آن ، اجزا و تجهیزات موردنیاز نیز مورد توجه است. به طور کلی چاه ارت چاله ای است که به صورت عمقی در زمین حفر می شود و داخل آن با بنتونیت پر می گردد همچنین در قسمت انتهای این چاه یک صفحه مسی قرار دارد که از طریق سیم مسی به تابلوی تست باکس برده شده و از آنجا به کلیه دستگاه های الکتریکی متصل کی گردد. معمولا در انتخاب جنس هادی الکتریسته از فلز مس استفاده می شود زیرا هدایت الکتریکی بالایی دارد و می تواند به خوبی جریان برق اضافه را به زمین منتقل کند.
مراحل استفاده از سیم ارت در چاه ارت
حفر چاله ارت و پر کردن آن
در این مرحله که ابتدایی ترین مرحله در اجرای چاه ارت است ابتدا چاهی با عمق مناسب حفر می گردد و ته آن با مواد کاهنده مقاومت زمین پر می شود همچنین در انتهای این چاله یک صفحه مسی قرار دارد که دورتادور آن با بنتونیت اکتیو دار پوشانده می شود.
استفاده از سیم ارت
در انتهای چاله ارت یک صفحه مسی قرار می گیرد که سیم مسی به آن جوش شده است و صفحه همراه سیم به صورت تیغه ای یا ایستاده روی ملات ته چاه قرار می گیرد البته روی این بخش یک لوله پلیکا برای مرطوب ماندن خاک قرار داده می شود.
هادی ارت می تواند به صورت سیم یا تسمه مسی باشد که محل اتصال سیم یا تسمه به الکترود یکی از آسیب پذیرترین و در عین حال مهم ترین قسمت های چاه است بنابراین در برقراری ارتباط این دو بخش باید اتصال مناسبی استفاده گردد.
مشخصات سیم یا تسمه مسی ارت
حداقل ضخامت تسمه مسی 2 میلی متر و حداقل سطح مقطع آن 50 میلیمتر مربع باشد.

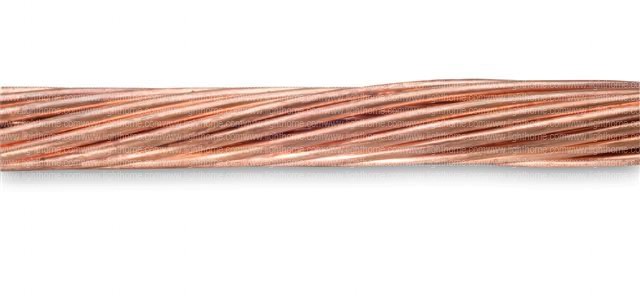

حداقل سطح مقطع سیم مسی چند مفتولی 35 میلیمتر مربع و حداقل قطر هر مفتول آن 8.1 میلیمتر باشد.
حداقل خلوص مس مورد استفاده برابر با 99.9 درصد باشد.
انواع سیم ارت دارای اندازه های مختلفی هستند و می توانند تعداد لایه های مختلفی داشته باشند و مشتریان می توانند جهت خرید سیم مسی و آشنایی با اندازه ها و کاربردها انواع سیم ارت مسی به سایت لایت هوم مراجعه نمایند و با اطمینان خرید خود را انجام دهند.
