ترمینال شاخه ای رعد مدل RMT2.5 - مطابق با استاندارد IEC 60947-7-1 - جنس ضد شعله نارسانا - قابل نصب بر روی ریل TH 35 - جریان 24 آمپر - ولتاژ 500 ولت - صرفه جویی در فضا - سطح مقطع 2.5 میلی متر مربع
ترمینال شاخه ای رعد مدل RMT6 - مطابق با استاندارد IEC 60947-7-1 - جنس ضد شعله نارسانا - قابل نصب بر روی ریل TH 35 - جریان 41 آمپر - ولتاژ 800 ولت طول 25.6 میلی متر - عرض 20.8 میلی متر - ارتفاع 17.6 میلی متر- سطح مقطع...
ترمینال شاخه ای رعد مدل B16 - مطابق با استاندارد IEC 60947-7-1 - ولتاژ 400 ولت - جریان 76 آمپر - طول بدنه 174.5 میلی متر - ارتفاع 26.3 میلی متر - جنس پلی آمید
ترمینال فشاری رعد مدل RPIT2.5 - 800 ولت - جریان مجاز 24 آمپر - طول 53.91 میلی متر و ارتفاع 35.06 میلی متر- سطح مقطع ترمینال 2.5 میلی متر - جنس پلی آمید PA6.6 - ضد اشتعال و نارسانا - نصب و دسترسی آسان
ترمینال فشاری رعد مدل RPIT6 - جریان 41 آمپر - ولتاژ 1000 ولت - مطابق با استاندارد IEC 60947-7-1 - طول 61.8 میلی متر - عرض 8 میلی متر - ارتفاع 41.9 میلی متر - جنش پلی کربنات ضد اشتعال
ترمینال فشاری رعد مدل RPIT4 - طول 54 میلی متر - عرض 6 میلی متر- میزان ولتاژ v) 800) ولت - جریان A) 32) آمپر - جنس ترمینال پلی کربنات PA6.6 - مطابق با استاندارد IEC 60947-7-1 - ضد اشتعال
ترمینال چند طبقه فشاری مدل DPIT 2.5 رعد - مطابق با استاندارد IEC 60947-7-2LD - جنس پلی کربنات PA6.6 - سطح مقطع ترمینال 2.5 میلی متر مربع - ولتاژ 500 ولت - تحمل جریان 24 آمپر- طول 88 میلی متر - عرض 5.2 میلی متر
ترمینال چند طبقه فشاری مدل RPIT2.5-1/2 رعد - طول 65 میلی متر - عرض 5.2 میلی متر - جنس پلی کربنات PA6.6 - ضد اشتعال - مرغوب و دارای کیفیت - مطابق با استاندارد IEC 60947-7-1
ترمینال سه طبقه فشاری مدل TRTP 4رعد - طول 78.1 میلی متر - عرض 6.4 میلی متر - عمق 68.4 میلی متر - درجه حفاظت آن IP20 - استاندارد IEC 60947-7-2 - جنس پلی آمید PA6.6
ترمینال ارت فشاری رعد مدل RPET2.5 - میزان ولتاژ لحظه ای 8000 ولت - جنس پلی آمید - مطابق با استاندارد IEC 60947-7-1 - طول بدنه 54 میلی متر - عرض 5 میلی متر - ارتفاع ترمینال نیز 35.7 میلی متر
ترمینال ارت فشاری رعد مدل RPET6 - طبق استاندارد IEC 60947-7-1 - حداکثر ولتاژ لحظه ای 8000 ولت - تحمل جریان 41 آمپر - اندازه طول 54 میلی متر - عرض 6 میلی متر -ارتفاع 35.7 میلی متر - مواد پلی آمید PA6.6
ترمینال ریلی دو طبقه رعد مدل DRTP2.5/4 - حداکثر میزان ولتاژ 500 ولت - طول 57.4 میلی متر - عرض 6 میلی متر - ارتفاع 56.9 میلی متر - سطح مقطع 4 میلی متر - جنس پلی امید ضد اشتعال
ترمینال ریلی دو طبقه رعد مدل DRTP4 - سطح مقطع 4 میلی متر- ولتاژ 500 - حداکثر تحمل جریان 32 آمپر - طول 68.4 میلی متر - عرض 6.4 میلی متر - جنس پلی امید نارسانا و ضد اشتعال
ترمینال ریلی رعد مدل RTP70 - مقدار تحمل جریان 192 آمپر - سطح مقطع 70 میلی متر - مطابق با استاندارد IEC 60947-7-1 - مواد پلی آمید 6/6 - طول 67 میلی متر - عرض 22 میلی‌متر - ارتفاع 85 میلی‌متر
ترمینال ریلی رعد مدل RTP50 - طول 72 میلی متر - عرض 20.1 میلی متر - ارتفاع 71.8 میلی متر - ولتاژ مجاز 1000ولت - جریان مجاز عبوری 150 آمپر - جنس پلی آمید عایق 6.6 - مطابق با استاندارد IEC 60947-7-1
ترمینال ریلی فیوزخور مدل RFT5 رعد - طول 72.5 میلی متر - عرض 8 میلی متر - رنگ بدنه طوسی - جنس بدنه از مواد پلی آمید 6.6 - سطح مقطع 4 میلی متر - شدت جریان عبوری 6.3 آمپر - ولتاژ 800 ولت
ترمینال ریلی فیوزخور مدل LD RFT5 رعد - 72.5 میلی متر در 8 میلی متر - استاندارد IEC 60947-7-3 - مواد پلی آمید 6.6 - ضد اشتعال - میزان تحمل جریان 6.3 آمپر - سطح مقطع 4 میلی متر
ترمینال قطع شونده آزمون مدل RSTN6 رعد - ولتاژ 400 ولت - تحمل جریان 41 امپر - طول 107 میلی متر - عرض 8 میلی متر - استاندارد IEC 60947-7-1 - رنگ طوسی - قابلیت جامپر شدن
ترمینال شامل قطعه الکترونیکی و قطع شونده مدل RDT2.5-CDC رعد - کیفیت بالا و مطابق با استاندارد بین المللی - مناسب اندازه گیری، تست و مانیتور کردن وضعیت کلید ها - ولتاژ 500 ولت -جریان 17.5 آمپر م-. قطر سطح مقطع 1.5...
ترمینال ارت مدل RET2.5 رعد - اتصال ایمن به شین اصلی حفاظتی - گارانتی دو سال - طول 42.4 و عرض 6 میلی متر - سطح مقطع 2.5 میلی متر مربع - مرغوب و با کیفیت
ترمینال ارت فشاری مدل RENT10 رعد - گارانتی دو ساله -جنس بدنه پلی آمید - جریان 57 آمپر - سطح مقطع 10 میلی متر مربع - اتصال ایمن به شین اصلی حفاظتی و ریل
ترمینال برق یا کانکتور از پرکاربردترین تجهیزات جانبی در سیم کشی های ساختمانی می باشد که در انواع مختلفی تولید شده و کار اصلی آنها اتصال دو یا چند سیم به یکدیگر می باشد. در واقع همانطور که از نام کانکتور مشخص است جهت اتصال المان های مختلف می توان از این قطعه استفاده کرد. به صورت کلی پیچیدن سیم ها به دور هم برای ایجاد اتصال الکتریکی ممکن است خطراتی از جمله ایجاد مقاومت بین دو سیم و همچنین امکان جرقه را به وجود آورد به همین دلیل در صنعت برق این کار مجاز نیست حتی اگر عایق بندی با نوار چسب الکتریکی انجام شود.
برای ایجاد یک اتصال ایمن از انواع ترمینال ها استفاده می شود که در دسته بندی های مختلف برای فضاهای متفاوتی به کار می روند. کاربرد دیگر ترمینال برق افزایش طول سیم و یا بهره گیری از یک زوج سرسیم فیشی نری و مادگی از ترمینال برق است. شما با بهره گیری از ترمینال برق می توانید سیم ها را در جاهای مشخص و استاندارد به صورت ایمن و زیبا نصب کرده و هرگاه نیاز به رفع عیب و نقص سیستم های سیمکشی داشتید می توانید یک راست به سراغ ترمینال ها بروید. زمانی که از ترمینال برق در مدار استفاده می کنید جریان برق بدون گرم شدن از سیم ها عبور می کند و احتمال بروز هر خطری را به صفر می رساند.
معرفی انواع ترمینال برق
ترمینال ها تنوع گسترده ای از نظر کاربرد و شکل ظاهری دارند که به صورت کلی در انواع ترمینال ریلی یا تابلویی، ترمینال شاخه ای و ترمینال پیچی تولید می شوند. در تعریف کلی ترمینال های پیچی برای اتصال دو یا چند سیم رسانا، ترمینال های ریلی برای انشعاب گیری از سیم ها در تابلوهای برق و ترمینال های شاخه ای برای انشعاب گیری از سیم ها در موارد متعدد کاربرد دارند. حال در ادامه به توضیح مفصل تری در رابطه با انواع ترمینال برق می پردازیم:

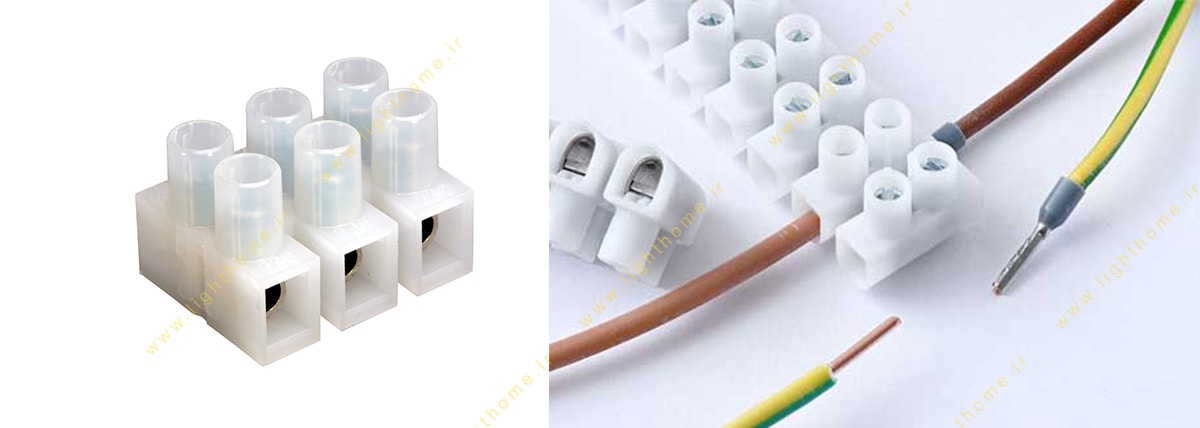

ترمینال شاخه ای
انواع کانکتور شاخه ای به دو دسته خشک و نرم تقسیم می شوند و به صورت کلی در صورتی که نیاز به افزایش طول سیم دارید می توانید از این ترمینالها برای اتصال دو سیم استفاده نمایید و یا جهت انشعاب گیری از سیم ها، ترمینال شاخه ای گزینه ای مناسب است. اگر بخواهیم ساختمان این کانکتور را توضیح دهیم دارای یک سلول ورودی و یک سلول خروجی است که سیم های ورودی و خروجی به واسطه بستن سیم گیرهای پیچی موجود در بدنه عایق شده ی ترمینال به یکدیگر متصل می شوند و از طرفی امکان باز کردن آنها از همدیگر نیز به راحتی فراهم است.
ترمینال شاخه ای در واقع ترمینال هایی هستند با اتصال سریع و شیار جدا کننده که هم در خانه و هم در فضاهای دیگر مصرف دارند و طراحی و تنوع آنها به گونه ای است که امکان استفاده از هر تعداد ورودی و خروجی مورد نیاز را میسر می سازد. عایقی که روی ترمینال های شاخه ای قرار می گیرد معمولا از جنس پی وی سی، پلی آمید و پلی اتیلن می باشد. ترمینال های شاخه ای معمولا 12 تایی هستند و بهم چسبیده اند که معمولا به راحتی با فشار دست و یا قیچی و کاتر از هم جدا می شوند.
ترمینال ریلی یا تابلویی
ترمینال ریلی که با نام تابلویی نیز شناخته می شود قابل استفاده در تابلو برق ها هستند و برای گرفتن انشعاب درون تابلو برق به کار می روند. این ترمینال ها به صورت کشویی روی یک ریل درون تابلوی برق نصب می شوند به همین دلیل شما می توانید به راحتی ترمینال هایی را به آنها اضافه یا کم کنید. ترمینال های ریلی یا تابلویی به دو دسته RTP و RTC تقسیم می شوند که ترمینال های RTP ساخته شده از مواد پلی آمید هستند و برای کابل های یک رشته و چند رشته با سطح مقطع های مختلف قابل استفاده می باشند.
ترمینال ریلی یا تابلویی انواع مختلفی از کانکتورها شامل ترمینال های ارت، ترمینال های فشاری، سوئیچی، قطع شونده، فیوزی، ترمینال ارت، دو طبقه، سه طبقه و ترمینال ترانس را شامل می شوند. برای استفاده از این محصول بعد از اینکه ترمینال وصل شد سیم ورودی را با کمک سرسیم یا وایرشو داخل یک سلول ترمینال قرار می دهید و با کمک سیم گیر یا پیچ به سلول ترمینال محکم می کنید در این حالت سیم خروجی هم باید وایرشو داشته باشد و به همان روش در سلول دیگر محکم شود که در این صورت دو سیم به وسیله کانکتور به هم متصل می شوند. در ادامه به بررسی مختصر از انواع ترمینال های تابلویی می پردازیم.
ترمینال فیوزی جهت حفاظت و کنترل تجهیزات برقی و ماشین های برقی مورد استفاده قرار می گیرد.
ترمینال قطع شونده در سیستم های کنترل از راه دور و اندازه گیری مدارها مورد استفاده قرار می گیرد.
ترمینال سوئیچی نیز در سیستم های کنترل و اندازه گیری قابل استفاده است.
ترمینال فشاری نوعی ترمینال بدون پیچ است که با فشردن سر هر سیم به یکی از طرفین ترمینال سیم وارد ترمینال می شود.
ترمینال ارت برای اتصال ایمن به شین اصلی حفاظتی استفاده می شود و نوعی کانکتور بدون پیچ است.
ترمینال دو یا چند طبقه در واقع دو ردیف ترمینال روی هم قرار گرفته است که تراکم سیم گیری را دو برابر می کند.
ترمینال ترانس نوعی کانکتور برای استفاده روی ترانس می باشد که برخی از شرکت ها اقدام به تولید این مدل نموده اند.
مزایای استفاده از ترمینال برق در مدار
افزایش ایمنی
ایجاد اتصال استاندارد
امکان باز و بسته کردن محل اتصال سیم ها
استفاده به صورت موقت و دائمی برای اتصال سیم ها
قابلیت انشعاب گیری در تابلو برق
شما می توانید در صورت نیاز به خرید ترمینال برق در انواع مختلف، مشاهده تمامی مدل ها و همچنین اطلاع از قیمت ترمینال برق به فروشگاه لایت هوم مراجعه نمایید و با کسب اطلاعات محصول مورد نظرتان را خریداری کنید.
