لوازم چاه ارت

فهرست :

• لوازم چاه ارت
  • تعریف چاه ارت
  • عمق چاه ارت
  • انواع سیستم اتصال به زمین (ارت)
  • لوازم چاه ارت (تجهیزات و ملزومات)
    • صفحه مسی
    • سیم مسی
    • میله مسی
    • بتونیت
    • جوش
    • شینه ارت
    • کلمپ
    • کابلشو
    • مواد یا ژل کاهنده مقاومت زمین
•

لوازم چاه ارت

امروزه در ساختمان سازی وجود قوانین و مقررات و لزوم استفاده از تجهیزات و وسایل خاص سبب می شود ایمنی یک ساختمان برقرار گردد به همین دلیل توجه به رعایت اصول و قواعد حفاظتی در ساختمان سازی واحد های صنعتی و خانگی امری ضروری است و باید به آن توجه شود در همین راستا یکی از المان های حفاظتی در ساختمان سازی وجود چاه ارت یا سیستم ارتینگ است که در برخی ساختمان ها که امکان حفاری وجود دارد برای ایمنی بیشتر برقی چاه ارت حفر می شود که این نوع چاه ها در ساختمان از حساسیت بالایی برخوردار هستند و باید لوازم و تجهیزات مربوط به آن با دقت انتخاب و خریداری شود.

یکی دیگر از نکاتی که همواره باید به آن توجه نمود وجود پدیده های طبیعی است که می توانند سبب آسیب رسیدن به ساختمان ها نیز شوند ، یکی از این پدیده ها صاعقه یا رعد و برق است و جهت محافظت در برابر آن استفاده از سیستم ارتینگ یا چاه ارت توصیه می شود در واقع به منظور حفاظت از دستگاه ها ، افراد ، اضافه ولتاژهای تولید شده در دستگاه ها یا سیم کشی ساختمان همچنین جهت محافظت در برابر ولتاژهای بالایی که از برخورد صاعقه با دکل های برق ایجاد می شود می توان از سیستم ارتینگ استفاده کرد.

تعریف چاه ارت

چاه ارت چاله ای است که به صورت عمقی در زمین حفر می شود تا جایی که به رطوبت نسبی خاک برسد و در داخل آن تجهیزات مختلفی مورد استفاده قرار می گیرد به طور مثال در این چاه یک صفحه مسی قرار دارد که توسط سیم مسی به صفحه جوش می خورد و این صفحه باید به صورت عمودی که بیشترین تماس را با چاه داشته باشد درون آن قرار داده شود. اطراف این صفحه مسی از بنتونیت پر می شود و سیم مسی باید از چاه بیرون کشیده شده و به تابلوی تست باکس برده شود و از آنجا به کلیه دستگاه های الکتریکی متصل گردد. در ادامه با تجهیزات و لوازم مورد نیاز این سیستم بیشتر آشنا می شویم.

عمق چاه ارت

عمق این چاه باید برای خانه ها و منازل مسکونی حدودا سه تا پنج متر باشد و برای مصارف صنعتی مانند بیمارستان ها ، کارخانه ها ، کارگاه های تولیدی ، آزمایشگاه ها ، اداره و سازمان ها با عمق 6 تا 10 متر حفر می شود. البته نکته قابل توجهی که در حفر این چاه اهمیت دارد حساسیت بالای آن است زیرا پس از راه اندازی و ایجاد این سیستم امکان دستیابی مجدد به آن وجود ندارد پس باید نهایت دقت به کار رود.

اهداف استفاده از سیستم ارتینگ یا چاه

• حفاظت و ایمنی جان انسان
• حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی
• حذف ولتاژ اضافی و جلوگیری از ایجاد برق گرفتگی
• جلوگیری از ولتاژهای ناخواسته و صاعقه
• جلوگیری از آسیب رسیدن به دستگاه ها
• یکنواخت کردن ولتاژ اضافی و به حداقل رساندن آن
• روش اجرای چاه ارت

برای اجرای چاه ارت باید در ابتدا مقداری بنتونیت اکتیودار یا مواد کاهنده اهم زمین با آب ترکیب شود تا به صورت ملات در آید و سپس تا عمق 20 و 30 سانتی متری از ته چاه با این مواد کاهنده پر شود در مرحله بعدی صفحه مسی که سیم مسی به آن جوش خورده به صورت تیغه ای یا ایستاده بر روی ملات ته چاه قرار داده می شود و بعد مقداری از مواد کاهنده به صورت ملات دور صفحه مسی ریخته می شود به طوری که تمام صفحه مسی پوشانده شود و حتی حدودا 30 سانتی متر روی صفحه را بگیرد. در مرحله بعدی یک لوله پلیکا برای مرطوب ماندن خاک قرار داده می شود و در ادامه باقی مانده عمق چاه ارت با خاک رس پر می شود.

به صورت کلی بد نیست بدانید اجرای عملیات و استفاده از لوازم چاه ارت بسته به شرایط مکانی متفاوت است و به دو روش عمقی و سطحی انجام می شود.

زمین عمقی

در مکان هایی که امکان حفر چاه وجود دارد و خاک مناسب است ، گودال ارت به صورت عمقی حفر می شود.

زمین سطحی

در صورتیکه امکان حفر زمین وجود نداشته باشد از روش سطحی استفاده می شود که اصطلاحا به آن سیستم ارتینگ گفته می شود.

انواع سیستم اتصال به زمین (ارت)

• اتصال زمین ارت حفاظتی

در استفاده از ارت نوع حفاظتی هدف ایمنی افرادی است که در حال کار کردن با دستگاه الکتریکی می باشند به عنوان مثال بارها شده است در آشپزخانه منازل به بدنه فلزی یخچال و ماشین لباسشویی دست زده اید و دچار برق گرفتگی مختصر شده اید که علت این امر نشتی جریان و خاصیت میدان مغناطیسی دستگاه است که بار اضافه را به بدن شما منتقل می کند در صورتی که با استفاده از چاه ارت ایمنی افراد حاضر در ساختمان تامین می شود.

• اتصال زمین ارت الکتریکی

در اتصال زمین ارت الکتریکی هدف صحیح و درست کار کردن دستگاه الکتریکی است به همین گفته می شود که وجود سیم ارت ایمنی افراد و دستگاه های الکتریکی را تامین می کند.

لوازم چاه ارت (تجهیزات و ملزومات)

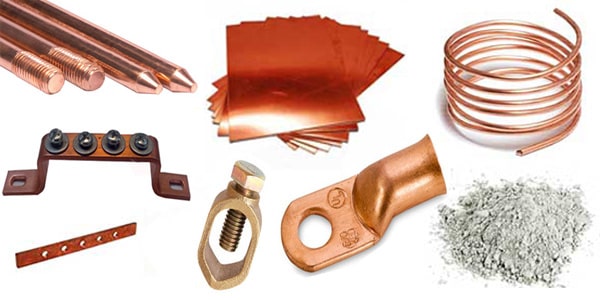

با بالا رفتن اهمیت سیستم ارتینگ در انواع ساختمان های مسکونی ، اداری و تجاری عرضه تجهیزات و ملزومات چاه ارت برای اجرای این مهم دارای جایگاه ویژه ای می باشد. اجرای سیستم چاه ارت از موارد حفاظتی مهم در ساختمان سازی است. لوازم چاه ارت شامل صفحات مسی، سیم مسی، میله مسی، جوش، کلمپ سیم ارت، کابلشو و ژل کاهنده مقاومت زمین می باشد که در ادامه به تشریح و توضیح هر یک می پردازیم :

صفحه مسی

ورقه هایی از جنس فلز مس که به صورت عمودی داخل چاه ارت قرار داده می شوند و سیم مسی باید به این صفحه جوش داده شود تا انتقال بار و ولتاژ اضافی از وسایل الکتریکی به زمین به راحتی صورت گیرد. البته باید توجه کنید اتصال سیم به صفحه مسی بسیار مهم است و در هیچ شرایطی نباید این اتصال تنها با بست برقرار گردد و حتما باید جوش داده شود.

سیم مسی

سیم مسی از اجزای اصلی مورد نیاز در سیستم حفر چاه های ارت می باشد زیرا فلز مس رسانای قوی جریان برق است و می تواند ولتاژ اضافی را گرفته و به زمین منتقل نماید . سیم مسی اندازه های مختلفی دارد و به صورت سیم یا تسمه تولید می شود و وظیفه دارد به صفحه مسی متصل گردد و بار برق اضافه را از وسایل الکتریکی گرفته و نهایتا به خاک منتقل کند تا ایمنی افراد و تجهیزات برقی حفظ شود.

میله مسی

میله مسی یا الکترود در واقع نوعی میله گالوانیزه محکم است که از تجهیزات چاه ارت است و در محل هایی که امکان کندن زمین نیست به عنوان صفحه مسی مورد استفاده قرار می گیرد و سیم به آن متصل می شود همچنین این میله به دلیل ساختار محکمی که دارد به راحتی می توان آن را داخل زمین کوبید.

بنتونیت

بنتونیت در واقع مخلوطی از ذغال و نمک است که به عنوان یک خاک چسبنده در اجرای چاه های ارت مورد استفاده قرار می گیرد و پر کننده عمق چاه است در واقع این ماده حفره های اطراف میله زمین را پر می کند.

جوش

قطعه ای که برای اتصال دادن سیم مسی به صفحه مسی مورد استفاده قرار می گیرد و انواع مختلفی دارد همانند جوش آرگون ، جوش کدولد یا ترمیک

شینه ارت

یکی از تجهیزاتی که در حفر چاه ارت مورد استفاده قرار می گیرد و در دسته اتصالات سیستم ارتینگ قرار دارد این قطعه جهت هدایت جریان الکتریکی به قطعات مختلف تابلو را به عهده دارد.

کلمپ

از انواع اتصالات چاه ارت که دارای نمره های مختلفی است.

کابلشو

یکی از تجهیزات مورد استفاده در سیستم چاه ارت کابلشو است که وسیله ای جهت اتصال کابل به بخش های دیگر است.

مواد یا ژل کاهنده مقاومت زمین

ماده ای که در چاه ارت ریخته می شود و با داشتن ضریب هدایت الکتریکی بالا ، مقاومت الکتریکی زمین را کاهش داده و کارایی سیستم ارتینگ را بالا می برد.
