بی متال چینت

Name: بی متال 1 تا 1.6 آمپر چینت مدل NR2-25G
Brand: چینت
SKU: 22649
Price: 169000 IRR
Availability: InStock
Rating: 1 (5 reviews)

ردیف

دوست داشتن

اضافه به مقایسه

بی متال 1 تا 1.6 آمپر چینت مدل NR2-25G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

169,000 تومان

بی متال 1 تا 1.6 آمپر چینت مدل NR2-25G تولید با متریال درجه یک ولتاژ 690 ولت قیمت ارزان کیفیت بالا قابل اتصال به کنتاکتورهای 9 تا 32 آمپر فرکانس 50 تا 60 هرتز

بی متال 1.6 تا 2.5 آمپر چینت مدل NR2-25G

کشور سازنده :: چین

برند :: چینت

آمپر :: 6 آمپر

169,000 تومان

بی متال 1.6 تا 2.5 آمپر چینت مدل NR2-25G فرکانس 50 تا 60 هرتز ولتاژ 690 ولت کیفیت بالا قابل اتصال به کنتاکتورهای 9 تا 32 آمپر حفاظت از موتورهای الکتریکی در برابر اضافه بار کنتاکت 1 باز و 1 بسته

بی متال 2.5 تا 4 آمپر چینت مدل NR2-25G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

169,000 تومان

بی متال 2.5 تا 4 آمپر چینت مدل NR2-25G دارای کنتاکت 1 باز و 1 بسته فرکانس 50 تا 60 هرتز کیفیت بالا ولتاژ 690 ولت قابل اتصال به کنتاکتورهای 9 تا 32 آمپر قیمت مناسب و اقتصادی

بی متال 4 تا 6 آمپر چینت مدل NR2-25G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

169,000 تومان

بی متال 4 تا 6 آمپر چینت مدل NR2-25G فرکانس 50 تا 60 هرتز قیمت مناسب و اقتصادی دارای کنتاکت 1 باز و 1 بسته ولتاژ 690 ولت قابل اتصال به کنتاکتورهای 9 تا 32 آمپر کیفیت ساخت بالا

بی متال 5.5 تا 8 آمپر چینت مدل NR2-25G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

169,000 تومان

بی متال 5.5 تا 8 آمپر چینت مدل NR2-25G قیمت مناسب و اقتصادی کیفیت ساخت بالا فرکانس 50 تا 60 هرتز قابل اتصال به کنتاکتورهای 9 تا 32 آمپر کنتاکت 1 باز و 1 بسته ولتاژ 690 ولت

بی متال 7 تا 10 آمپر چینت مدل NR2-25G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

169,000 تومان

بی متال 7 تا 10 آمپر چینت مدل NR2-25G فروش با قیمت ارزان و اقتصادی فرکانس 50 تا 60 هرتز قابل اتصال به کنتاکتورهای 9 تا 32 آمپر ولتاژ 690 ولت کیفیت ساخت بالا حفاظت از موتورهای الکتریکی در برابر اضافه بار

بی متال 9 تا 13 آمپر چینت مدل NR2-25G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

196,500 تومان

بی متال 9 تا 13 آمپر چینت مدل NR2-25G فروش با قیمت ارزان و اقتصادی فرکانس 50 تا 60 هرتز کنتاکت 1 باز و 1 بسته کیفیت ساخت بالا ولتاژ 690 ولت قابل اتصال به کنتاکتورهای 9 تا 32 آمپر

بی متال 12 تا 18 آمپر چینت مدل NR2-25G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

196,500 تومان

بی متال 12 تا 18 آمپر چینت مدل NR2-25G قابل نصب در کنتاکتورهای 9 تا 32 آمپر فرکانس 50 تا 60 هرتز کیفیت ساخت بالا ولتاژ 690 ولت فروش با قیمت ارزان و مناسب کنتاکت 1 باز و 1 بسته

بی متال 17 تا 25 آمپر چینت مدل NR2-25G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

196,500 تومان

بی متال 17 تا 25 آمپر چینت مدل NR2-25G تولید با متریال درجه یک قابل نصب در کنتاکتورهای 9 تا 32 آمپر ولتاژ 690 ولت فروش با قیمت ارزان فرکانس 50 تا 60 هرتز دارای کنتاکت 1 باز و 1 بسته

تماس بگیرید

بی متال 23 تا 32 آمپر چینت مدل NR2-36G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

292,500 تومان

بی متال 23 تا 32 آمپر چینت مدل NR2-36G قیمت ارزان و مناسب کیفیت و طول عمر بالا قابل اتصال به کنتاکتور 32 آمپر رنج جریان 23 تا 32 آمپر دارای تاییدهای بین المللی

تماس بگیرید

بی متال 28 تا 36 آمپر چینت مدل NR2-36G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

0 تومان

بی متال 28 تا 36 آمپر چینت مدل NR2-36G کنتاکت 1 باز و 1 بسته دارای تاییدهای بین المللی رنج جریان 28 تا 36 آمپر کیفیت و طول عمر بالا قابل اتصال به کنتاکتور 32 آمپر قیمت ارزان و مناسب

تماس بگیرید

بی متال 23 تا 32 آمپر چینت مدل NR2-93G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

359,000 تومان

بی متال 23 تا 32 آمپر چینت مدل NR2-93G کیفیت بالا قیمت ارزان حفاظت از موتورهای الکتریکی در مقابل اضافه بار عمر مفید طولانی قابل نصب بر روی کنتاکتورهای 40 تا 95 آمپر بازه تنظیم جریان 23 الی 32 آمپر

تماس بگیرید

بی متال 30 تا 40 آمپر چینت مدل NR2-93G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

359,000 تومان

بی متال 30 تا 40 آمپر چینت مدل NR2-93G عمر مفید طولانی کیفیت بالا قابل نصب بر روی کنتاکتورهای 40 تا 95 آمپر بازه تنظیم جریان 30 تا 40 آمپر تولید با دو فلز ناهمجنس قیمت ارزان

تماس بگیرید

بی متال 37 تا 50 آمپر چینت مدل NR2-93G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

359,000 تومان

بی متال 37 تا 50 آمپر چینت مدل NR2-93G تولید با دو فلز ناهمجنس عمر مفید طولانی قابل نصب بر روی کنتاکتورهای 40 تا 95 آمپر قیمت ارزان کیفیت بالا بازه تنظیم جریان 37 تا 50 آمپر

تماس بگیرید

بی متال 48 تا 65 آمپر چینت مدل NR2-93G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

359,000 تومان

بی متال 48 تا 65 آمپر چینت مدل NR2-93G دارای قیمت ارزان و مناسب قابل نصب بر روی کنتاکتورهای 40 تا 95 آمپر تولید با دو فلز ناهمجنس عمر مفید طولانی کیفیت بالا ولتاژ 690 ولت

تماس بگیرید

بی متال 55 تا 70 آمپر چینت مدل NR2-93G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

359,000 تومان

بی متال 55 تا 70 آمپر چینت مدل NR2-93G دارای فرکانس 50 تا 60 هرتز فروش با قیمت ارزان مناسب ولتاژ 690 ولت قابل اتصال به کنتاکتورهای 40 تا 95 آمپر کیفیت ساخت بالا

تماس بگیرید

بی متال 63 تا 80 آمپر چینت مدل NR2-93G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

359,000 تومان

بی متال 63 تا 80 آمپر چینت مدل NR2-93G ولتاژ 690 ولت قیمت ارزان و مناسب قابل نصب بر روی کنتاکتورهای 40 تا 95 آمپر تولید با دو فلز ناهمجنس عمر مفید طولانی حفاظت مدارهای الکتریکی در برابر اضافه بار

تماس بگیرید

بی متال 80 تا 93 آمپر چینت مدل NR2-93G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

359,000 تومان

بی متال 80 تا 93 آمپر چینت مدل NR2-93G کیفیت بالا تولید با دو فلز ناهمجنس فرکانس 50 تا 60 هرتز دارای تاییدهای بین المللی فروش با قیمت ارزان محافظت از مدارها در مقابل اضافه بار

تماس بگیرید

بی متال 80 تا 125 آمپر چینت مدل NR2-200

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

1,507,500 تومان

بی متال 80 تا 125 آمپر چینت مدل NR2-200 کیفیت بالا قابل اتصال به کنتاکتورهای 115 تا 205 آمپر عمر مفید طولانی قیمت ارزان حفاظت از مدار الکتریکی در مقابل اضافه بار فرکانس 50 تا 60 هرتز

تماس بگیرید

بی متال 125 تا 200 آمپر چینت مدل NR2-200G

کشور سازنده :: چین

برند :: چینت

نوع محصول :: بی متال

1,641,000 تومان

بی متال 125 تا 200 آمپر چینت مدل NR2-200G فرکانس 50 تا 60 هرتز عمر مفید طولانی قابل اتصال به کنتاکتورهای 115 تا 205 آمپر قیمت ارزان کیفیت بالا حفاظت از مدار الکتریکی در مقابل اضافه بار

تماس بگیرید

دوست داشتن

اضافه به مقایسه

کلید بی متال چینت

برای حفاظت از موتورهای الکتریکی در مقابل اضافه بار از قطعات الکتریکی به نام بی متال استفاده می شود. اساس کار این رله ها بر پایه اختلاف ضریب انبساط طولی دو فلز به کار رفته می باشد. بر اثر عبور جریان از بی متال chint ،دو فلز گرم می شوند و طول آن ها افزایش می یابد. از آن جایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است، دو فلز با هم به سمت فلزی که ضریب انبساط طولی کمتری دارد خم می شود و در نتیجه مسیر عبور جریان باز و مدار قطع می شود.

عملکرد کلید بیمتال CHINT

بیمتال چینت دارای سه تیغه تعبیه شده که سیم حامل جریان چند حلقه به دور آن پیچیده می شود. در اثر عبور جریان اضافه بار، هادی ها گرم، حرارات به بی متال چینت منتقل می شود و باعث خم شدن تیغه می شود. حرکت هر یک از بی متال چینت به اهرمی فشار می آورد و با جا به جا شدن اهرم، یک میکرو سوئیچ که دارای کنتاکت تبدیل باز و بسته است تغییر وضعیت می دهد و مدار فرمان را قطع می کند. برای افزایش سرعت عملکرد بی‌متال و جلوگیری از جرقه و سوختگی محل اتصال، از آهن ‌ربا در بالا و پایین تیغه دو فلزی استفاده می ‌شود که نیروی مغناطیسی آن به بسته شدن سریع اتصال کمک می‌ کند.

فواید استفاده از قطعه بیمتال چینت

رله ‌های بی‌متال تنظیم‌ پذیر هستند و می‌ توان آن‌ها را به گونه‌ای تنظیم کرد که جریان ‌هایی بین ۱٫۰۵ تا ۱۰ برابر جریان نامی موتورها را قطع کنند. رله بی‌متال چینت معمولاً دارای سه پل قدرت و دو کنتاکت فرمان است که یک کنتاکت باز برای اتصال به سیستم هشداردهنده و یک کنتاکت بسته برای قراردادن در مسیر تغذیه قطعه می باشد. برخی از کلید بی‌متال دارای دو حالت دستی و خودکار هستند که در حالت دستی اگر رله عمل کند باید آن را به صورت دستی و با فشردن دکمه RESET به حالت اول باز گرداند، اما در حالت خودکار برگشتن به حالت اول پس از گذشت مدتی معین به صورت خودکار انجام می ‌شود.

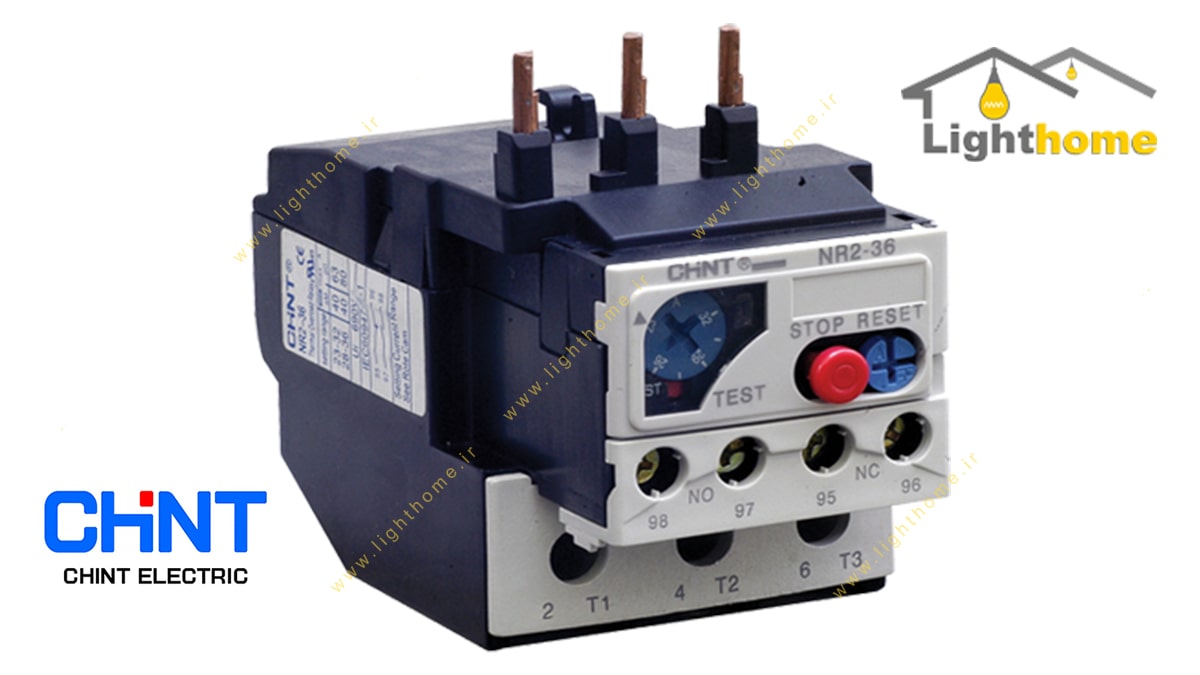

بخش و اجزای تشکیل دهنده بیمتال چینت

بیمتال چینت تقریبا شبیه به فیوز عمل می کند، ولی نسبت به فیوز ها مزیت بیشتری دارد. بیمتال چینت دارای تیغه اتصال به کنتاکتور، ترمینال اتصال به کابل موتور، ترمینال مشترک مدار فرمان، پیچ تنظیم فرمان، ترمینال های باز و بسته مدار فرمان، پیچ تغییر وضعیت و همچنین دکمه برگشت وضعیت می باشد.

ترمینال بیمتال چینت: ترمینال های L1 و L2 و L3 ترمینال های داخلی هستند که می توانند به طور مستقیم روی کنتاکتور سوار شوند. منبع تغذیه موتور را می توان به ترمینال های T1 و T2 و T3 متصل نمود.

تنظیم رنج جریان بی متال چینت: یک دستگیره دوار بر روی رله اضافه بار وجود دارد. با استفاده از این دستگیره جریان نامی موتور می تواند تنظیم شود. جریان را می توان بین حد پایین و بالای جریان ارائه شده تنطیم کرد. در خصوص رله بی متال الکترونیکی یک دکمه اضافی نیر برای انتخاب کلاس وجود دارد.

دکمه ی ریست بیمتال CHINT: یک دکمه ریست نیز روی بی متال وجود دارد که بیمتال را بعد از تریپ و از بین رفتن خطا، ریست می کند.

انتخاب ریست دستی یا اتوماتیک بیمتال چینت: توسط دکمه انتخاب ریست دستی یا اتوماتیک ما می توانیم انتخاب کنیم که ریست بی متال بعد از تریپ به صورت دستی یا اتوماتیک باشد اگر تنظیم اتوماتیک صورت گیرد ریست از راه دور بیمتال امکان پذیر خواهد بود.

کنتاکت کمکی بیمتال: بی متال با دو عدد کنتاکت کمکی ارائه می شود ، یک عددNO (97-98) و دیگری NC( 95-96 ).کنتاکت NO برای سیگنال تریپ هست و کنتاکت NC برای قطع ارتباط کنتاکتور می باشد. کنتاکت های NC باید قابلیت جابجایی مستقیم سیم پیچ کنتاکتور را داشته باشند.

دکمه ی تست بی متال chint: با استفاده از دکمه تست می توانید سیم کشی کنترل را آزمایش کنید.

شما خریداران محترم می توانید جهت خرید کلید بیمتال چینت و یا اطلاع از قیمت بی متال chint به سایت لایت هوم مراجعه و در صورت راهنمایی با همکاران فروش ما تماس حاصل فرمایید.
