کلید بی متال هیوندای وسیله ای است که موتور به منظور اطمینان از عملکرد طولانی و ایمن و همچنین کم کردن زمان خرابی از هر نوع خطای ممکن محافظت می کند. تقریبا تمامی صنایع برای کنترل فرآیند و تولید شان به موتور های الکتریکی متکی هستند. بنابراین لازم است موتور حتما ایمن شود. رله اضافه بار حرارتی ( بیمتال ) یکی از انواع تجهیزاتی است که موتور را در مقابل آسیب های ایجاد شده در برابر اضافه بار و اضافه جریان محافظت می کند. بی متال هیوندای به همراه کنتاکتور مورد استفاده قرار می گیرد و می توان آن را در مراکز کنترل موتور و استارتر های موتور پیدا کرد.
همانطور که گفته شد یک بی متال هیوندای وسیله ای است که یک موتور الکتریکی را در مقابل اضافه بار و خطای فاز محافظت می کند. بی متال اضافه بار موتور را احساس می کند و بنابراین توان عبوری به سوی موتور را قطع و بنابراین آن را از گرمایش بیش از حد و آسیب های گسترده محافظت می کند. جدا از اضافه بار بیمتال می تواند موتور را در مقابل خطای فاز و عدم تعادل فاز هم محافظت نماید.
اصول عملکرد کلید بی متال هیوندای
رله اضافه بار حرارتی بر اساس اصول خواص حرارتی در یک نوار بی متال کار می کند. جریان از طریق پل های بی متال داخل موتور جریان می یابد سپس نوار بی متالی گرم می شود به وسیله جریان مستقیم یا غیر مستقیم و وقتی که جریان از مقدار تنظیم شده فراتر رود نوار خم می شود. بی متال ها همیشه در ترکیب با کنتاکتورها کار می کنند ، وقتی که نوار بی متالی گرم می شود کنتاکت تریپ فعال شده و به نوبه ی خودش منبع تغذیه سیم پیچ کنتاکتور را قطع و بدون انرژی می کند بنابراین جریان موتور را قطع می کند. زمان این تریپ دارای نسبت معکوس با جریان بی متال می باشد. بنابراین هرچه جریان بالاتر رود زمان تریپ کمتر شده و تریپ سریعتر صورت می پذیرد. بنابراین بی متال ها به عنوان رله های وابسته به جریان و معکوس با تاخیر در زمان نامیده می شود. اضافه بار شرایطی می باشد که در آن موتور در یک دوره طولانی جریانی بیش از مقدار نامی را می کشد. این شرایط در واقع عیب بزرگی می باشد و در نتیجه می تواند موجب افزایش بیش از حد در سیم پیچی موتور شود از این رو بازگشت به شرایط عادی بسیار مهم است.
عملکرد رله حرارتی هیوندای
همان طور که در بالا توضیح داده شد رله اضافه بار بی متال هیوندای بر اساس خاصیت گرمایشی نوار بی متالی کار می کند. در متد گرمایشی مستقیم جریان کامل موتور از طریق بی متال جریان می یابد بنابراین بیمتال هیوندای مستقیم از طریق جریان گرم می شود. اما در شرایط گرمایش غیرمستقیم نوار بی متالی در تماس نزدیک با رسانای حامل جریان داخل بی متال نگه داشته می شود. جریان بیش از حد به سمت موتور جاری شده رسانا را گرم می کند و از این طریق نوار بی متالی نیز گرم می شود. رسانا باید عایق شود تا جریان از طریق نوار بیمتال جاری نشود.
انواع بی متال یا همان رله حرارتی هیوندای
بی متال های هیوندای در دو دسته قرار می گیرد، که هر کدام دارای ویژگی های منحصر به فردی است. و به اختصار در ذیل توضیح داده شده است.

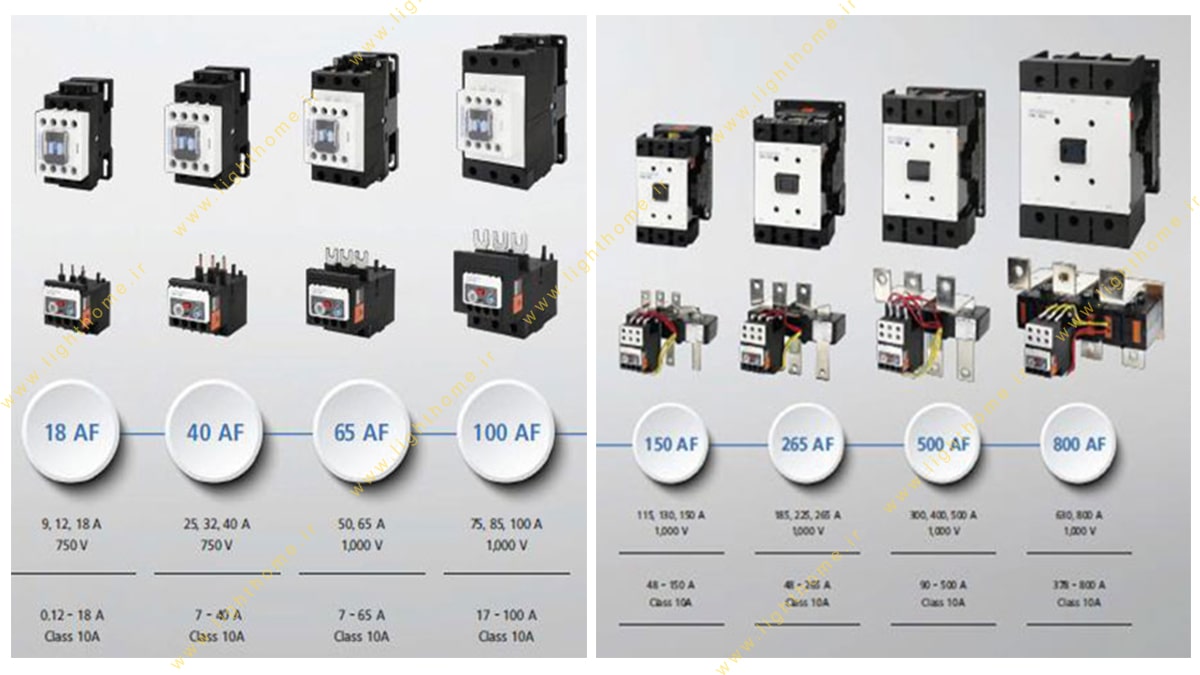

•بیمتال هیوندای سری UTH 9 تا 800 آمپر
اتصال مستقیم به کنتاکتور و آداپتور DIN-rail تا 100AF
بیمتال های تیپ ساده قابل نصب بر روی کنتاکتورهای تا 90 آمپر
بیمتال های همراه با CT قابل نصب بر روی کنتاکتورهای 110 تا 800 آمپر

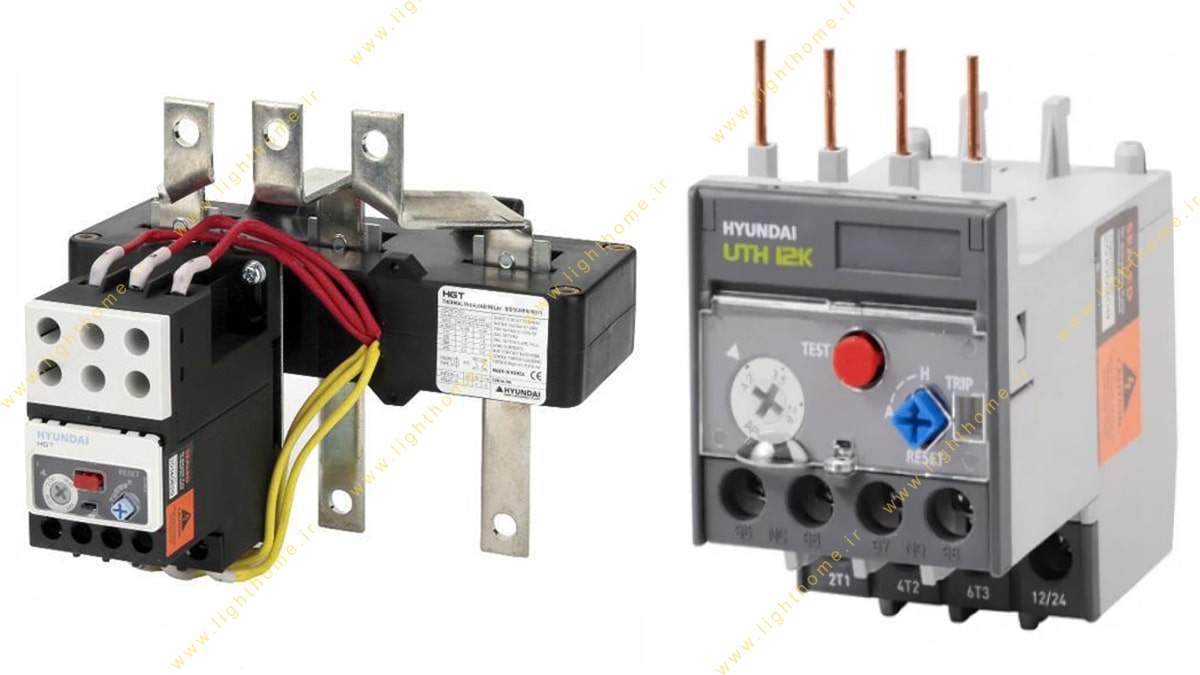

•بیمتال Hyundai سری HGT 9تا 800 آمپر
اتصال مستقیم به کنتاکتور و آداپتور DIN-rail تا 100AF
بیمتال های تیپ ساده قابل نصب بر روی کنتاکتورهای تا 90 آمپر
بیمتال های همراه با CT قابل نصب بر روی کنتاکتورهای 110 تا 800 آمپر
